Ansys EMC Plus
Ansys EMC Plus analyzuje EMI/EMC problémy kabelových svazků, přeslechů, stínění, úderů blesků, polí o vysoké vyzařovací intenzitě (HIRF) a elektromagnetických pulsů (EMP). Tyto analýzy přinášejí firmám významnou úsporu v oblasti návrhového a certifikačního procesu.
Software pro modelování a simulaci EMC základních elementů

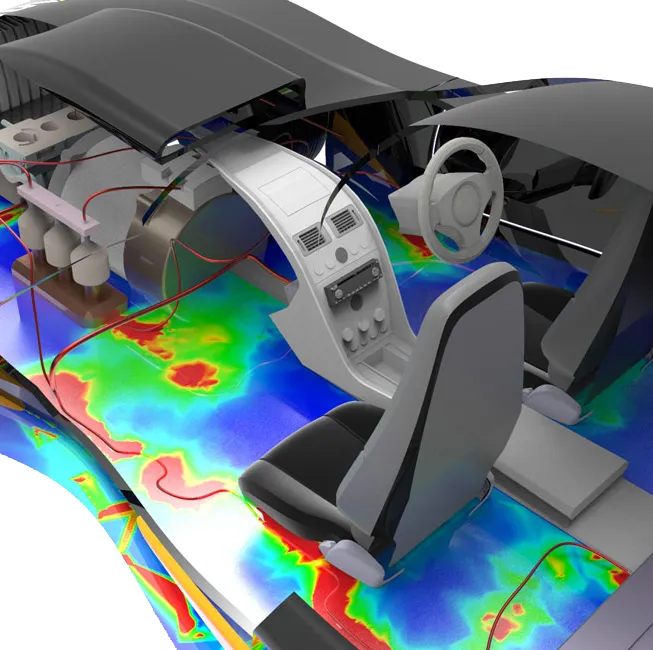

Ansys EMC Plus se specializuje na analýzu elektromagnetických (EM) jevů v důsledku úderu blesku na velkých konstrukcích stejně jako na analýzu EMI/EMC kabelových svazků v letadlech a automobilech pro certifikace. Ansys EMC Plus zefektivňuje proces vývoje od návrhu po ověření certifikací kabelových svazků v leteckém, automobilovém, vojenském a ropném průmyslu, ve spotřební elektronice a také energetickém sektoru.
- UI sdílené s Ansys Discovery
- Efektivní workflow pro analýzu kabeláže

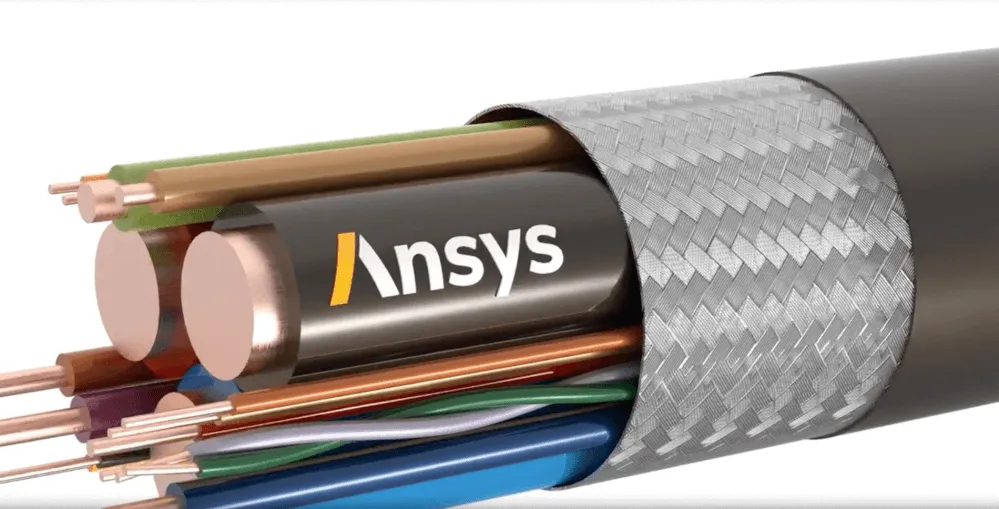

- Elektrostatická simulace průřezu kabelů
- Hybridní přenosová vedení kabelových svazků

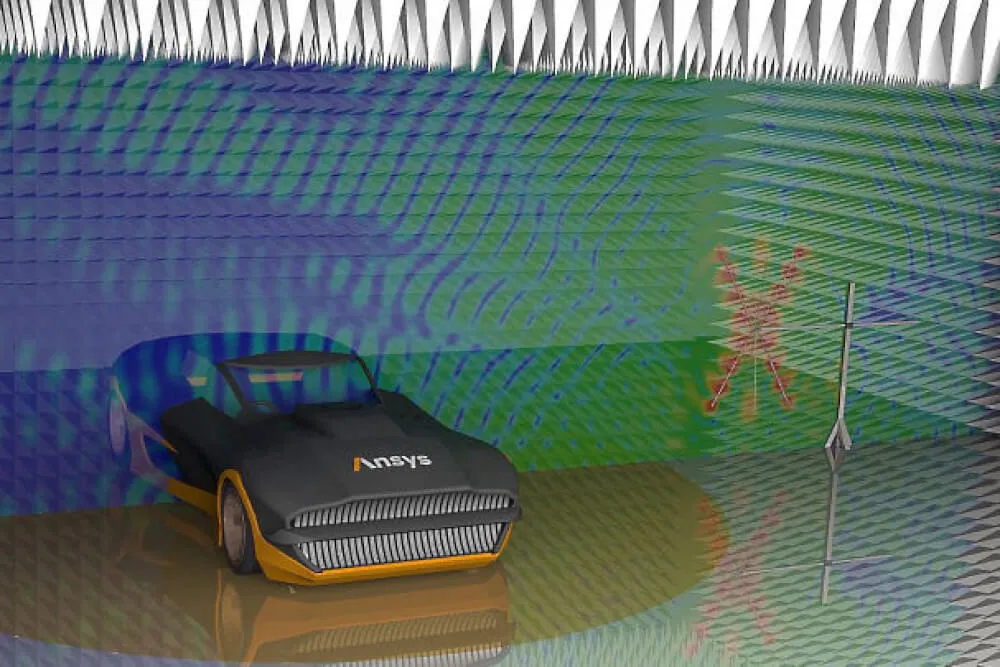

Simulace EMC na úrovni systémů a reálných EMI scénářů
Když navrhujete kabelový svazek pro řídící systém helikoptéry nebo rozvod napájení elektromobilu nové generace, nežádoucí EMC efekty můžou dramaticky ovlivnit dlouhodobou výrobu a cenovou efektivitu.
S tím, jak roste komplexnost, EMC simulace na systémové úrovni se stává velmi důležitou pro správný návrh a potlačení možných budoucích selhání. Ansys EMC Plus zahrnuje mnoho funkcí, které pomohou s analýzou jediného kabelu, celého systému nebo všech subsystémů mezi nimi.
Klíčové vlastnosti
Nechtěné vnitřní nebo vnější vazby mohou ztížit či dokonce znemožnit splnění certifikačních testů. Možnosti analýzy v Ansys EMC Plus zahrnují:
Vyzařované emise
Simulace vyzařovaných emisí může být provedena pro celá zařízení, uživatelům umožňuje počítat elektrická a magnetická pole kdekoliv v prostoru jako důsledek záření z kabelů a komponent. Automatické propojení s Ansys HFSS uživatelům umožňuje s vysokou přesností zahrnout komponenty jako jsou kryty, desky plošných spojů a antény.
Odolnost proti záření
V prostředí je možné snadno analyzovat vazbu mezi ideálními zdroji nebo konkrétními komponenty a kabely v reálných scénářích. V Ansys EMC Plus mohou být jednoduše provedeny testy odolnosti proti záření jako HIRF nebo EMP.

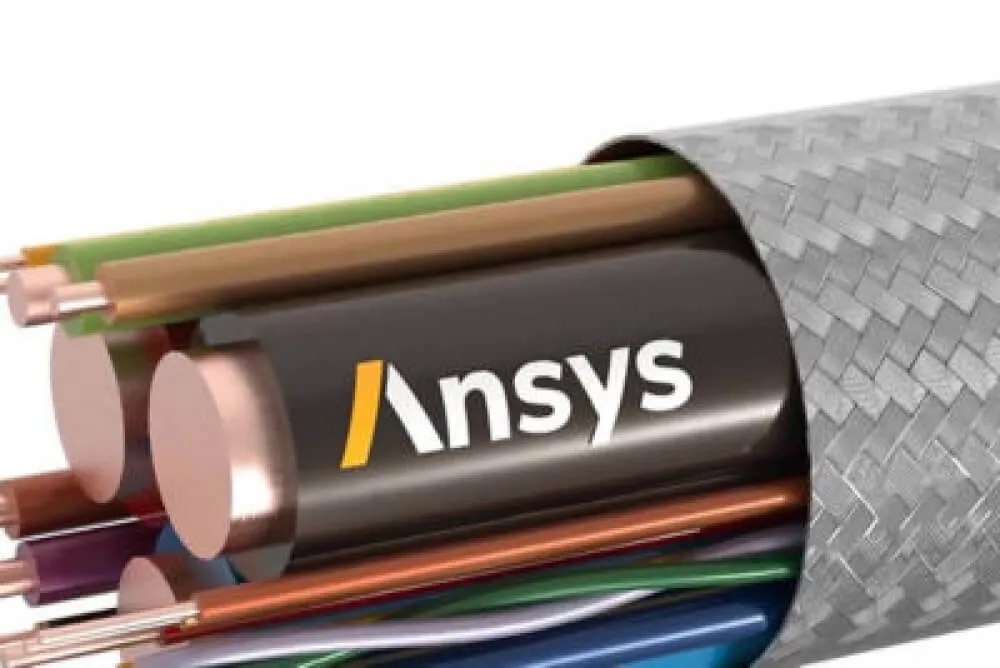

Odolnost proti rušení na vedení
Snadné nastavení BCI (Bulk Current Injection) a testu odolnosti na kabelových svazcích.
Analýza účinnosti stínění
Použitím efektivního síťování, Ansys EMC Plus může provádět analýzu účinnosti stínění na velmi složitých zařízeních.

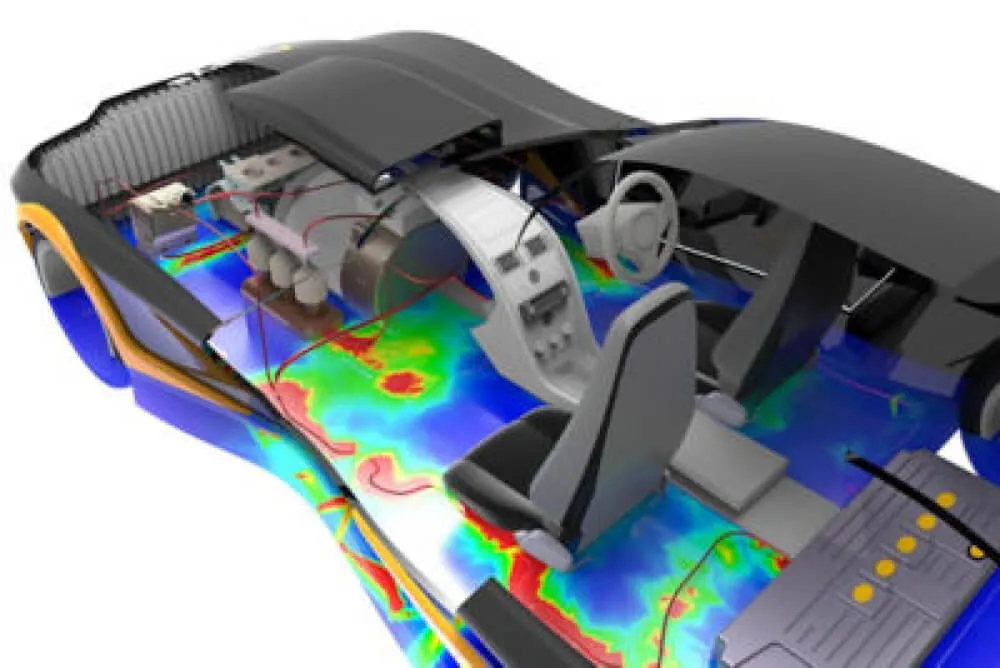

Přeslechy mezi kabely
Výpočet indukovaných napětí a proudů na reálných kabelových svazcích pomocí řešiče pro přenosová vedení.

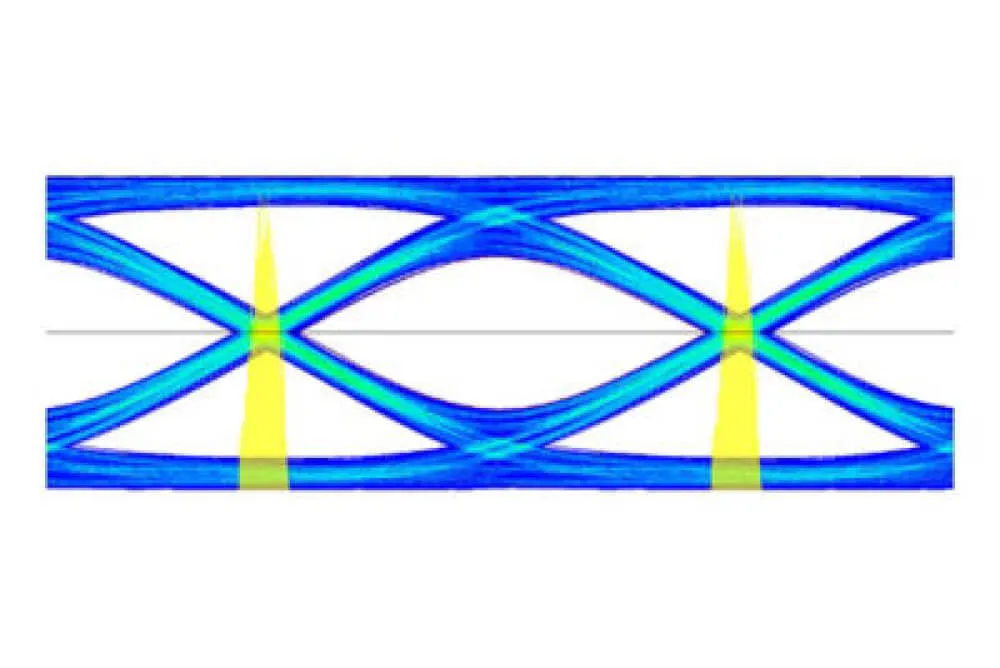

Signálová integrita kabelů
Zhodnocení, jak jsou digitální a analogové signály ovlivněny konstrukcí kabelu a vnějším elektromagnetickým rušením.
